normas :ANSI/TIA/EIA-568-B

CABLEADO DE TELECOMUNICACIONES EN EDIFICIOS COMERCIALES. (CÓMO INSTALAR EL CABLEADO)
– TIA/EIA 568-B1 REQUERIMIENTOS GENERALES
– TIA/EIA 568-B2 COMPONENTES DE CABLEADO MEDIANTE PAR TRENZADO BALANCEADO
– TIA/EIA 568-B3 COMPONENTES DE CABLEADO, FIBRA ÓPTICA
• ANSI/TIA/EIA-569-A
NORMAS DE RECORRIDOS Y ESPACIOS DE TELECOMUNICACIONES EN EDIFICIOS COMERCIALES (CÓMO ENRUTAR EL CABLEADO).
• ANSI/TIA/EIA-570-A
NORMAS DE INFRAESTRUCTURA RESIDENCIAL DE TELECOMUNICACIONES
• ANSI/TIA/EIA-606-A
NORMAS DE ADMINISTRACIÓN DE INFRAESTRUCTURA DE TELECOMUNICACIONES EN EDIFICIOS COMERCIALES
• ANSI/TIA/EIA-607
REQUERIMIENTOS PARA INSTALACIONES DE SISTEMAS DE PUESTA A TIERRA DE TELECOMUNICACIONES EN EDIFICIOS COMERCIALES.
• ANSI/TIA/EIA-758

En la norma EIA/TIA 568A la punta debería verse así.

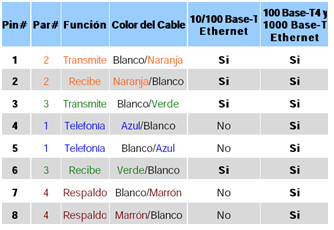

En la norma EIA/TIA 568B las puntas deberían verse así.

norma (b)

norma (a)

DIAGRAMAS DE LA TOPOLOGIAS

ARBOL

TOPOLOGIA ANILLO ESTRELLA

TOPOLOGIAS

Funcionamiento de la topología estrella
Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes.

Características de la topología estrella

En la topología estrella todas las computadoras están conectadas a un concentrador o hub central desde el cual se re direccionan los datos al computador adecuado.

En este caso es una topología estrella pasiva, pues el hub es solo un dispositivo con muchos puertos.

Si la función del hub lo realiza una computadora es una topología estrella activa.

En este caso la computadora regenera la señal y la envía a su destino. Estas computadoras muchas veces funcionan como servidores y realizan labores estadísticos.

La ventaja de la topología estrella es que si una computadora o nodo falla, esta no afecta el funcionamiento del resto de la red, pero si el hub o la computadora que hace la función de concentrador falla, falla toda la red.

La velocidad de comunicación entre dos computadoras en el extremo de la red es baja debido a que esta debe de pasar a través del hub o computadora central, en cambio la comunicación entre el hub o nodo central con cada computador puede ser mayor.

Funcionamiento de la topología anillo

La topología de anillo mueve información sobre el cable en una dirección y es considerada como una topología activa. Las computadoras en la red retransmiten toda la información que reciben y la envían a la siguiente computadora en la red. El acceso al medio de la red es otorgado a una computadora en particular en la red por un "token". El token circula alrededor del anillo y cuando una computadora desea enviar datos, espera al token y posiciona de él. La computadora entonces envía los datos sobre el cable, a la computadora destino y esta envía un mensaje de vuelta diciendo que los datos se recibieron correctamente. La computadora que transmitió los datos, crea un nuevo token y los envía a la siguiente computadora, empezando el ritual de paso de token o estafeta (token passing) nuevamente.

Características de la topología anillo

se caracteriza principalmente por un camino unidireccional cerrado que puede conectar todos los nodos, dependiendo del control de acceso al medio; se le brindan distintos nombres a esta topología, entre ellos esta:

·    Bucle: el cual se utiliza para designar anillos en los que el control de acceso está centralizado (una de las estaciones se encarga de controlar el acceso de la red).

·    Anillo: el cual se utiliza cuando el control de acceso está distribuido por toda la red. Como las características de uno y otro tipo de la red son prácticamente las mismas, utilizamos el término anillo para las dos.

Funcionamiento y características de la topología bus

·         El cableado en bus presenta menos problemas logísticos, puesto que no se acumulan montones de cables en torno al nodo central, como ocurriría en un disposición en estrella. Pero, por contra, tiene la desventaja de que un fallo en una parte del cableado detendría el sistema, total o parcialmente, en función del lugar en que se produzca. Es además muy difícil encontrar y diagnosticar las averías que se producen en esta topología.

·         Debido a que en el bus la información recorre todo el bus bidireccionalmente hasta hallar su destino, la posibilidad de interceptar la información por usuarios no autorizados es superior a la existente en una Red en estrella debido a la modularidad que ésta posee. La red en bus posee un retardo en la propagación de la información mínimo, debido a que los nodos de la red no deben amplificar la señal, siendo su función pasiva respecto al tráfico de la red. Esta pasividad de los nodos es debida mas bien al método de acceso empleado que a la propia disposición geográfica de los puestos de red.

·         La Red en Bus necesita incluir en ambos extremos del bus, unos dispositivos llamados terminadores, los cuales evitan los posibles rebotes de la señal, introduciendo una impedancia característica (50 Ohm.)

·         Añadir nuevos puesto a una red en bus, supone detener al menos por tramos, la actividad de la red. Sin embargo es un proceso rápido y sencillo.

·         Es la topología tradicionalmente usada en redes Ethernet.

Funcionamiento de la topología árbol

Topología de Árbol.

La topología en árbol es una generalización de la topología en bus. Esta topología comienza en un punto denominado cabezal o raíz (headend). Uno ó más cables pueden salir de este punto y cada uno de ellos puede tener ramificaciones en cualquier otro punto. Una ramificación puede volver a ramificarse. En una topología en árbol no se deben formar ciclos.

Una red como ésta representa una red completamente distribuida en la que computadoras alimentan de información a otras computadoras, que a su vez alimentan a otras. Las computadoras que se utilizan como dispositivos remotos pueden tener recursos de procesamientos independientes y recurren a los recursos en niveles superiores o inferiores conforme se requiera.
